一、概述

SR（Segment Routing，段路由）是基于源路由理念而设计的在网络上转发数据包的一种架构。

SR将网络路径分成一个个段（Segment），并且为这些段和网络中的转发节点分配段标识ID。通过对段和网络节点进行有序排列（Segment List），就可以得到一条转发路径。

SR将代表转发路径的段序列编码在数据包头部，随数据包传输。接收端收到数据包后，对段序列进行解析，如果段序列的顶部段标识是本节点时，则弹出该标识，然后进行下一步处理；如果不是本节点，则使用ECMP（Equal Cost Multiple Path，等价负载分担）方式将数据包转发到下一节点。

二、技术原理

Segment是节点针对所收到的数据包要执行的指令，该指令包含在数据包头部中。

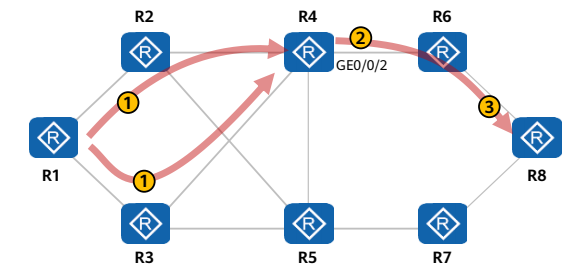

指令1：沿着最短路径到达R4（支持ECMP）

指令2：沿着R4的GE0/0/2接口转发数据包

指令3：沿着最短路径到达R8

Segment ID（SID）用于标识Segment，它的格式取决于具体的技术实现，例如可以使用MPLS标签、MPLS标签空间中的索引、IPv6地址。Segment List是一个或多个SID构成的有序列表。
